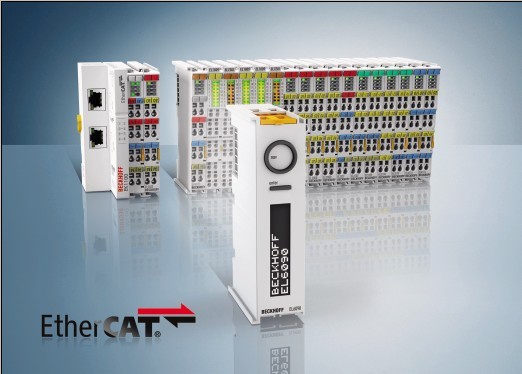

[2013年4月8日，德國] Beckhoff EL6090 EtherCAT顯示器終端的具有一臺防眩光的發光 LC 顯示器和一個不可復位的運行時間計數器。其首次提供了可直接集成到EtherCAT I/O 系統中的顯示器選擇，例如，用于狀態信息或診斷信息的顯示，無需額外的安裝或連接工作。此外，根據應用需求，顯示器可選擇安裝在 DIN 導軌上，與控制器分開。
EL6090 顯示器終端可簡易地連接在端子模塊節點中的 DIN 導軌上以在控制柜中提供一個顯示器元件，其可通過EtherCAT以用戶熟悉的方式十分便利地控制。例如 RS232 等附加顯示器接口和安裝元件，例如框架或托架，則不再需要，這大大降低了安裝時間和成本。此外，根據特定應用的要求，用戶也可在控制柜中理想的位置安裝一個參數化和診斷顯示器。
這些可在每行 16 個字符的雙行顯示器上顯示的參數包括狀態和診斷數據。防眩光顯示器的特點在于其可調節的照度。其可在應用程序內部使用以顯示特定應用的靜態和動態文本，例如生產計數器。一個不可復位的運行時間計數器集成在 EL6090 顯示器終端中，用于記錄系統的運行時間。可安全存儲 20 多年的數值可通過控制器顯示或讀取。
兩個特殊功能使得這款顯示器高度通用：用戶可通過 5x8 像素矩陣識別兩個特殊的字符，例如“µ”或“Ω”。如果每行的字符數超過 16 字符的文本限制，顯示器終端將自動切換成滾動文本模式。帶“向上”、“向下”、“向左”、“向右”和“回車”功能的導航按鈕為操作員提供了高度的舒適性。這五個按鈕的狀態會作為二進制變量傳輸到控制器以控制顯示器。這樣，用戶可通過用戶創建的菜單來導航或更改生產計數器和參數。
|
