[2014年5月12日，德國] EP9224 智能電源端子盒，除了可以連接四個 EtherCAT 端子盒供電支路外, 還提供了內部電流和電壓測量功能。測量值通過 EtherCAT 傳輸給控制器，同時支持機器和設備的預防性維護以及故障診斷，特別是可以與數據記錄功能一起使用。
在智能電源端子盒的每個 24 V 供電支路中可以對控制所耗費的電力和外圍電壓進行監測、限制，且在需要時還可以切斷供電。輸入電壓和電流值以及所有的輸出電流可以作為過程數據通過 EtherCAT 傳輸?shù)娇刂破鞑⑦M(jìn)行分析。在故障情況下，可以檢索連續的數據記錄，從而能夠更容易地識別故障原因。為此，輸入電壓/電流值、每通道的輸出電流、I²t 報警級別和內部溫度的最后 40 個值存儲在一個環形緩沖區中。這些信息可以根據需要每 1、10、25、100 或 1000 毫秒記錄一次。
電流和電壓測量以及數據記錄能夠幫助深入了解機器狀況，大大簡化和加速了服務。對瞬時電流值的監視大大縮減了發生錯誤時的響應時間。作為一種狀態監測的形式，系統的透明度及更易識別機器運行中的偏離狀態也為設備的預防性維護提供了理想的基礎。
提高總電流，簡化系統布線
防護等級為 IP 67 的 EtherCAT 端子盒供電通常用的是 M8 插頭連接器，但這些只適合 4 A 的最大電流，因此，可能不再可以簡單地對有大量輸出的端子盒進行環形供電。電纜的另一個限制：M8 插頭連接器只能用于 0.34 mm2 的最大電纜橫截面積。這會導致較遠的距離產生相當大的電壓降。
EP9224 智能電源端子盒為此提供理想的解決方案。它配備了一個 7/8 英寸插頭連接器，用于每個支路控制和外圍電壓的總電流達到 16 A，采用橫截面積為 1.5-2.5 mm2 的電纜。甚至允許在輸出端短暫出現相當高的啟動電流，從而確保可以無故障啟動所連接的設備。與其它必需帶熔斷器的端子盒相比，這樣顯著簡化設備布線工作，降低布線成本。

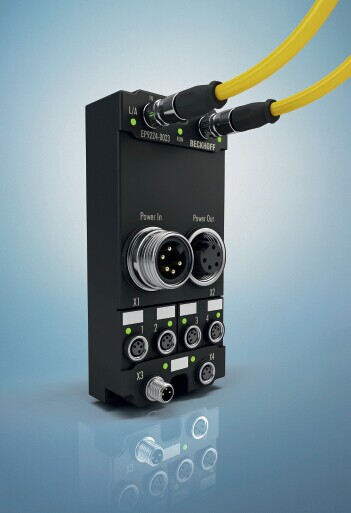

EP9224 智能電源端子盒
新聞圖片
圖片注釋：
EP9224 智能電源端子盒可以方便地通過數據記錄進行設備故障診斷和預防性維護。
